مبدل حرارتی صفحهای
واشردار (گسکت)
مبدل حرارتی صفحهای واشردار (GPHE) دستگاهی است که برای انتقال حرارت بین دو یا چند جریان سیال (مایع یا گاز) استفاده میشود. این مبدل از صفحات نازک و موجدار فلزی تشکیل شده که توسط واشرها از هم جدا شده و درون یک قاب فشرده شدهاند. هنگامی که سیالات از کانالهایی که بین صفحات تشکیل شده عبور میکنند، حرارت از سیال گرمتر به سیال سردتر منتقل میشود. الگوی موجدار صفحات باعث افزایش سطح انتقال حرارت و ایجاد آشفتگی در جریان سیال میشود که این امر بهرهوری انتقال حرارت را افزایش میدهد.
عملکرد
یکی از عوامل اصلی که تأثیر مستقیمی بر نرخ انتقال حرارت دارد، انتخاب جنس صفحات مبدل حرارتی است. انتخاب مناسب مواد برای این اجزا، برای عملکرد بهینه و افزایش طول عمر تجهیزات بسیار حیاتی است. مهندسان با شناخت خواص و کاربردهای انواع مختلف مواد، میتوانند مبدلهایی طراحی کنند که برای نیازهای خاص فرایند، بهینهسازی شده باشند.
برخی از رایجترین موادی که در ساخت صفحات استفاده میشوند عبارتاند از:
استنلس استیل (304L، 316L و …)
SMO
آلیاژهای تیتانیوم
مشخصات فنی
صفحات مبدل حرارتی
صفحات در یک مبدل حرارتی صفحهای (PHE) معمولاً از فلزات مقاوم در برابر خوردگی ساخته میشوند.
| جنس صفحه | کاربردهای معمول |
| AISI 304L | کاربرد عمومی، آب با مقدار بسیار کم کلراید، محصولات غذایی |
| AISI 316L | کاربرد عمومی، آب، آب برج خنککن، محلولهای رقیق کلراید، محصولات غذایی و لبنی، محیطهای دارویی، اسیدهای رقیق، محلولهای قلیایی رقیق |
| 254 SMO / 904L | آب لبشور، محلولهای کلراید، اسیدهای رقیق، محلولهای قلیایی رقیق |
| تیتانیوم | آب دریا یا آب لبشور، محلولهای غلیظ کلراید، شورابههای کلردار، اسیدهای رقیق |
| آلیاژ تیتانیوم-پالادیوم | آب دریا در دمای بالا یا شورابههای کلردار |
| Nickel 200/201 | محلولهای قلیایی |
| آلیاژهای نیکل (مانند HASTELLOY C-276، C-2000، HYBRID-BC1) | محیطهای خورنده (مانند اسید سولفوریک غلیظ)، فرآیندهای شیمیایی |
واشرها (گسکت)
واشرها نقش حیاتی در آببندی کانالهای جریان سیال بین صفحات ایفا میکنند.
گسکتها نقش حیاتی در آببندی کانالهای عبور سیال بین صفحات دارند. انتخاب جنس گسکت به سازگاری با سیال، دما و فشار بستگی دارد. مواد رایج گسکت و کاربردهای آنها در جدول زیر خلاصه شدهاند:
| جنس گسکت | دمای عملکرد | کاربردها |
| SBR | -15 تا 70°C | آب |
| NBR | -18 تا 100°C | آب، سیالات پایه معدنی، چربیها، روغنهای گیاهی و حیوانی، روغن سیلیکون |
| NBRLT | -45 تا 100°C | |
| HNBR | -24 تا 150°C | نفت خام، آب، سیالات پایه معدنی، چربیها، روغنهای گیاهی و حیوانی، روغن سیلیکون |
| EPM/EPDM | -50 تا 150°C | آب، بخار اشباع، الکلها، اسیدهای آلی و معدنی، حلالهای قطبی، محیطهای قلیایی |
| Viton | -18 تا 200°C | چربیها و روغنهای معدنی، هیدروکربنهای آروماتیک و کلردار، فرآوردههای نفتی، اسیدها |
پیچها، مهرهها و اورینگها
پیچها، مهره ها و اورینگها برای محکم نگه داشتن صفحات در کنار هم و اطمینان از آببندی کامل استفاده میشوند. این قطعات از اهمیت بالایی در مبدل های حرارتی واشر دار ( گسکت) برخوردارند. شرکت طاها قالب، بهعنوان یکی از تولیدکنندگان پیشرو مبدلهای حرارتی صفحهای واشردار (GPHE)، مجموعهای گسترده از محصولات را ارائه میدهد که نیازهای مختلف صنعتی را برآورده میکنند. این شرکت از نرمافزارهای پیشرفته برای طراحی دقیق و بهینهسازی استفاده میکند. محصولات TGT با بهرهگیری از مواد با کیفیت بالا و تجهیزات مدرن تولید میشوند تا عملکرد برتر و دوام بالایی را تضمین کنند. همچنین این شرکت دارای پرس هیدرولیک بزرگمقیاس است که امکان تولید مبدلهای حرارتی با ابعاد بزرگ را فراهم میآورد.
مشخصات محصول

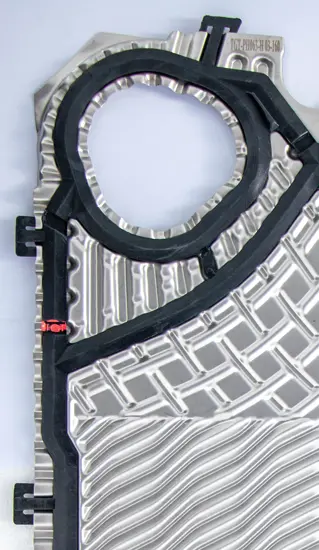

طراحی صفحات
علم و فناوری پشت طراحی صفحات ما
شیار آویزان برای میله راهنما
محفظه نشت
ورودی / خروجی
برای کاهش افت فشار در درگاه، سوراخهای ورودی/خروجی بهینهسازی شدهاند.
ناحیه اصلی انتقال حرارت
برای افزایش آشفتگی سیال و ضریب انتقال حرارت، شیار شکسته طراحی و ثبت اختراع شده است.

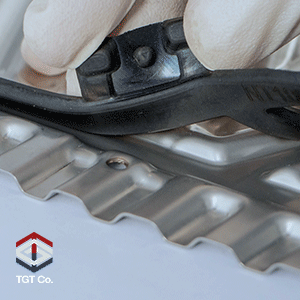

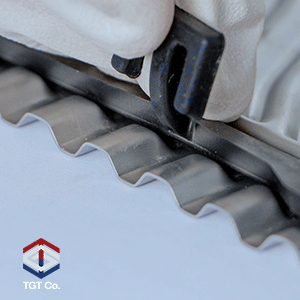

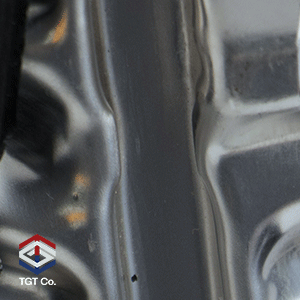

واشر نصبشده در شیار صفحه
بهمنظور آببندی صحیح صفحات، واشرهای طاها قالب بهصورت منحصربهفرد طراحی و تولید شدهاند.
این طراحی منجر به نگهداری آسان، کاهش هزینه و تحمل فشار کاری بالاتر میشود.
ناحیه توزیع
ناحیه توزیع الگوی صفحات طاها قالب باعث میشود که جریان بهصورت یکنواختتری از سراسر صفحه عبور کند.

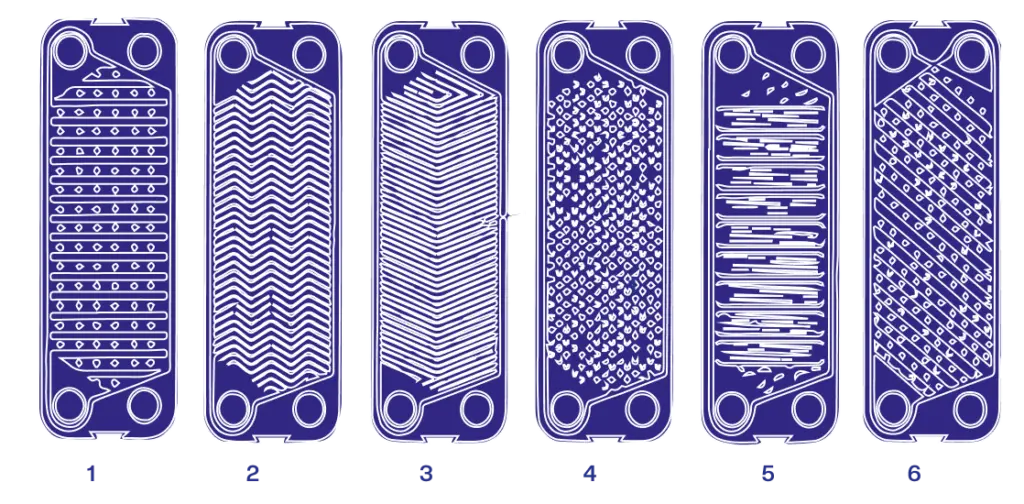

انواع صفحات
سطح موجدار
این الگو شبیه یک تخته شستشو است که شامل مجموعهای از برجستگیها و فرو رفتگیها میباشد

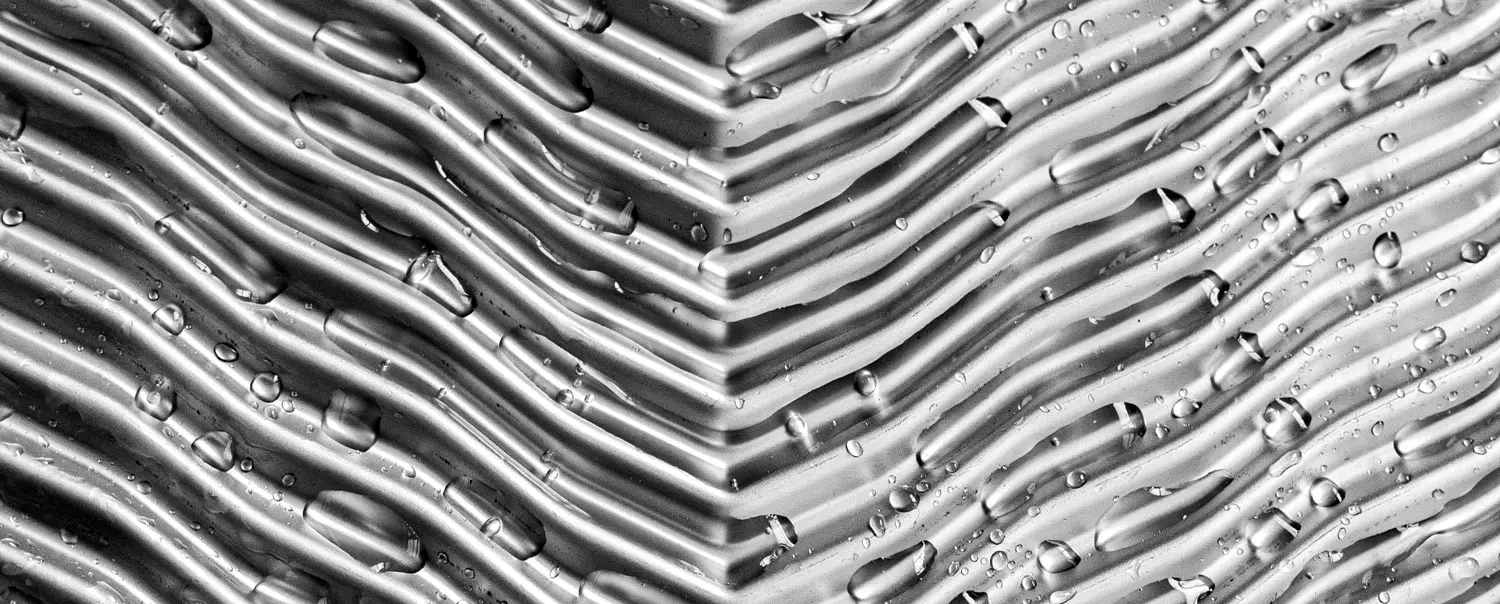

الگوی شانهای یا استخوان ماهی
این الگو با طرحی به شکل V یا الگوی استخوان ماهی مشخص میشود.
الگوی موجدار با چینخوردگیهای ثانویه
این الگو، گونهای از الگوی موجدار است که دارای چینخوردگیهای کوچکتر اضافی میباشد
زیگزاگی
همانطور که از نام آن پیداست، این الگو از مجموعهای خطوط یا تاخوردگیهای زیگزاگی تشکیل شده است.
برجستگیها و فرورفتگیها
این الگو شامل برجستگیهای برجسته و فرورفتگیهای متناظر است
سطح موجدار مورب
این الگو، الگوی موجدار است که به صورت مورب نسبت به جهت اصلی جریان قرار گرفته است.

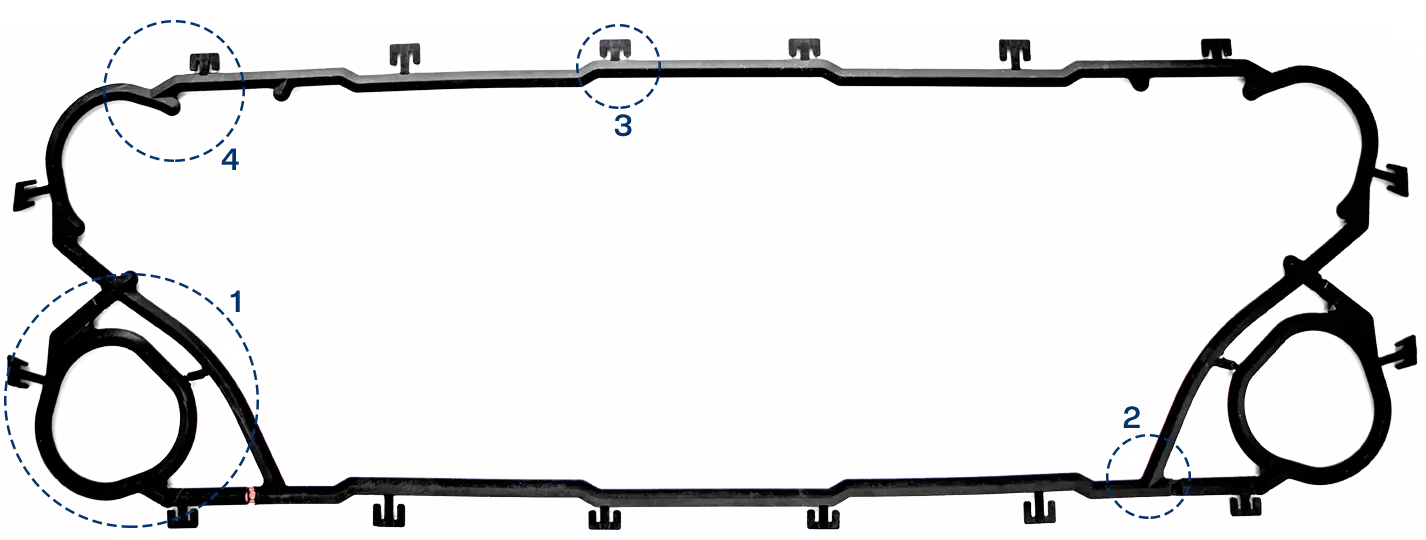

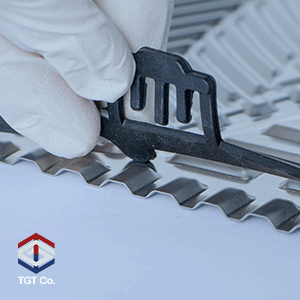

مشخصات واشر
۱.طراحی بیضی هماهنگ
واشرهای ما با پروفیل بیضی شکل منحصربهفردی طراحی شدهاند که بهطور کامل با صفحات تخصصی TGT هماهنگ بوده و حداکثر بهرهوری انتقال حرارت را فراهم میکنند.
۲. پروفیل پیشرفته برای آببندی برتر
پروفیل بهروزشده واشر، آببندی استثنایی را تضمین میکند، از نشت جلوگیری کرده و عملکرد بهینه را فراهم میآورد.
۳. فرمولاسیون اختصاصی طاها قالب
فرمولاسیون اختصاصی واشر ما عملکرد استثنایی در دماها و فشارهای بالا ارائه میدهد و فراتر از استانداردهای صنعتی عمل میکند.

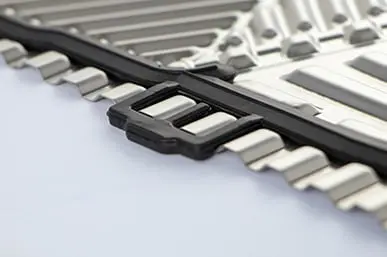

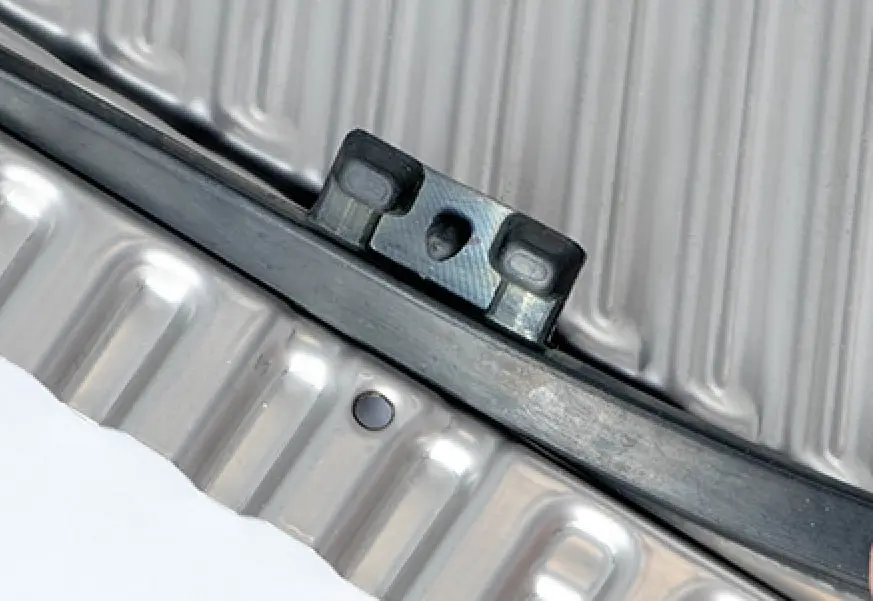

۴. طراحی ضد نشت برای مونتاژ آسان
طراحی نوآورانه واشرهای TGT، ریسک نشت را به حداقل میرساند و فرایند مونتاژ را سادهتر میکند، که موجب صرفهجویی در زمان و انرژی شما میشود.
انواع واشرها
برای اطمینان از عملکرد بهینه در طیف وسیعی از کاربردها، شرکت طاها قالب انواع مختلفی از مواد واشر را ارائه میدهد. انتخاب جنس واشر به نوع سیال مورد استفاده، دما و شرایط فشار بستگی دارد.

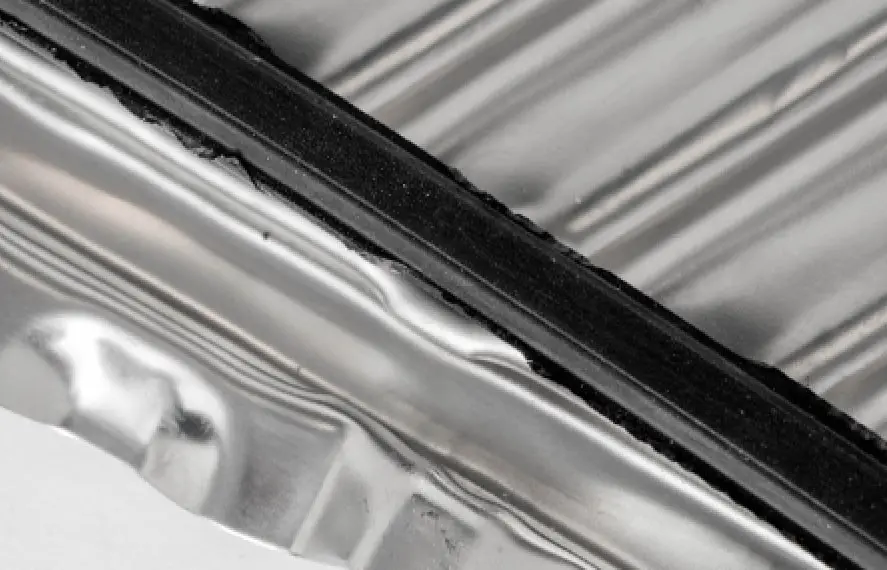

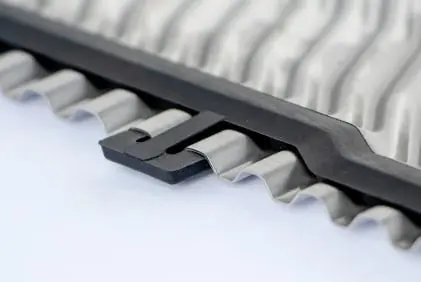

نگهدارنده فشاری دارای طراحی شیاردار است که امکان … را فراهم میکند.

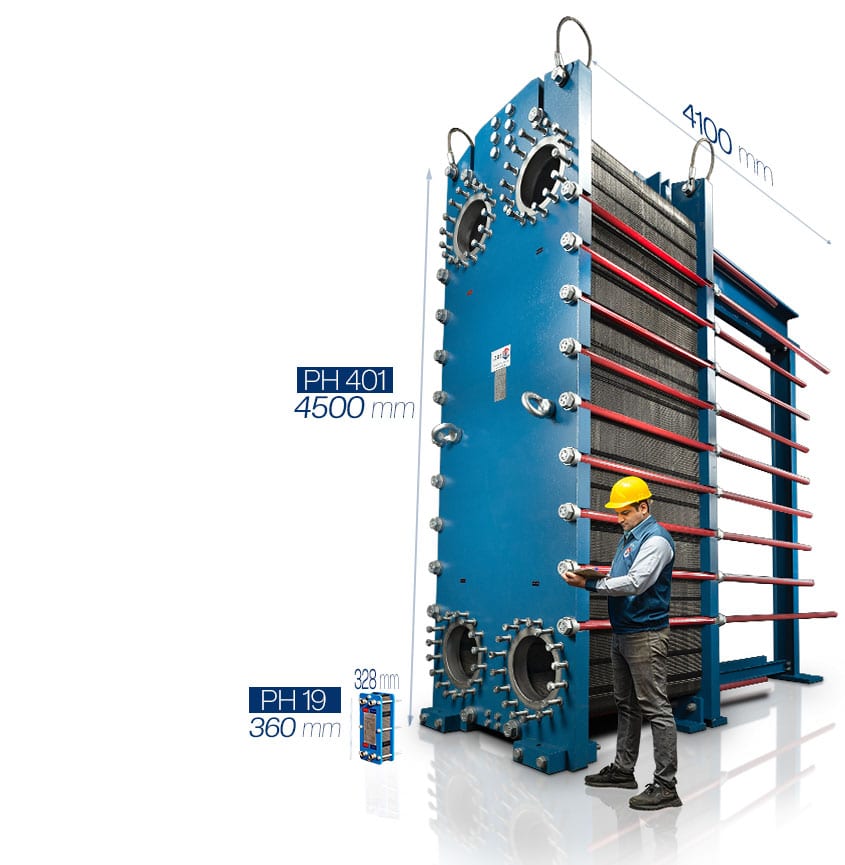

ابعاد مبدل حرارتی صفحهای
مزایای طاها قالب
طراحی
طراحی کامل مبدل حرارتی صفحهای
شرکت طاها قالب رویکردی جامع در طراحی و ساخت مبدلهای حرارتی صفحهای واشردار خود اتخاذ میکند. با طراحی تمامی اجزا به صورت داخلی، از الگوهای پیچیده صفحات تا مجموعههای قوی قابها، طاها قالب عملکرد و اطمینانپذیری بهینه را تضمین میکند. این سطح کنترل امکان سفارشیسازی دقیق را برای برآورده کردن نیازهای خاص فرایندها، مانند پاستوریزاسیون و هموژنیزاسیون محصولات لبنی و نوشیدنیها، فراهم میسازد.
ویژگیهای طراحی دارای ثبت اختراع
چسب دارای ثبت اختراع
چسب ثبتشده بدون کلر طاها قالب که از خوردگی مبدل حرارتی جلوگیری میکند.

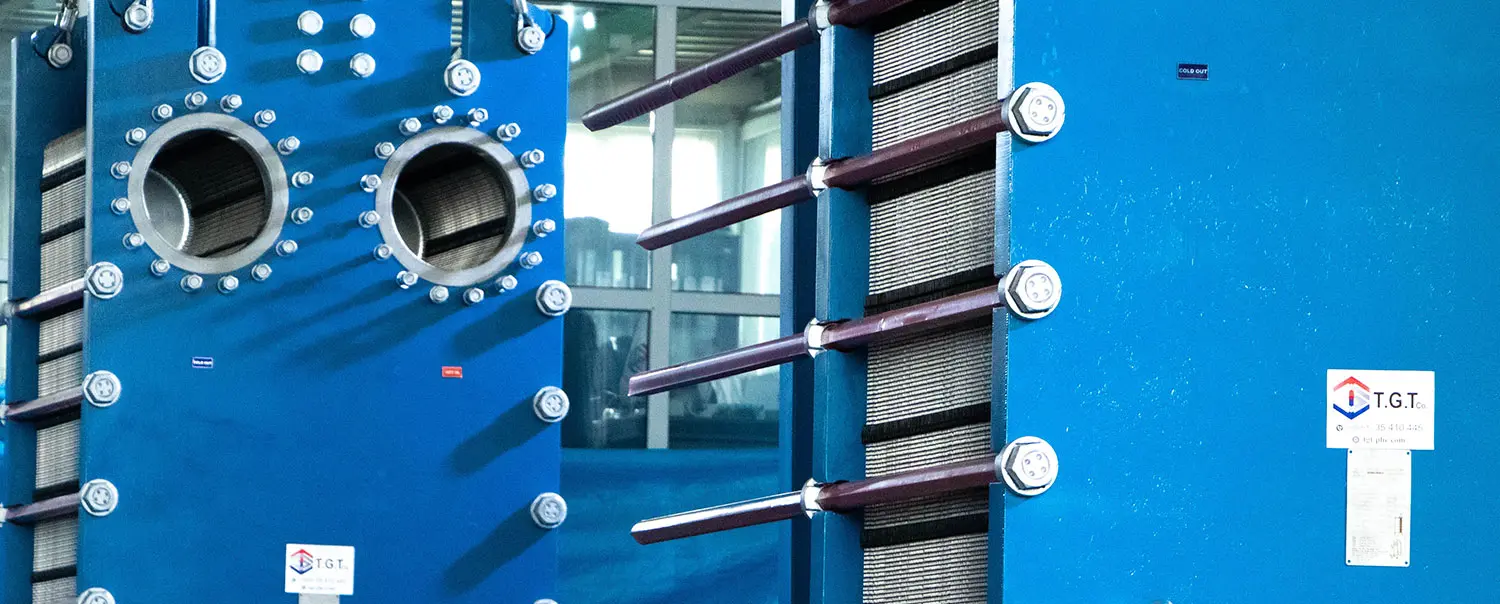

قابهای ثبتشده
قابهای ثبتشده طاها قالب: مواد کمتر، مقاومت بالاتر در برابر فشار.
واشرهای ثبتشده
واشرهای طاها قالب: پروفیل بهبود یافته، آببندی برتر، عملکرد بدون نشت.

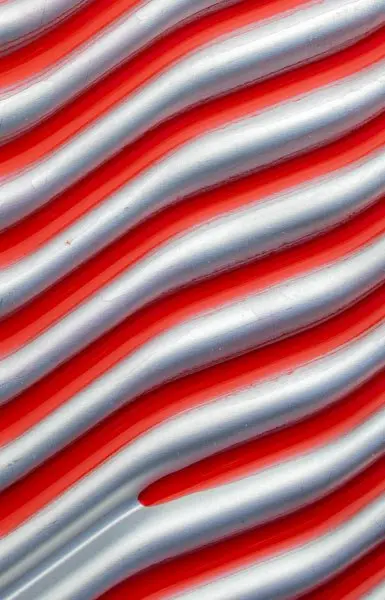

صفحات ثبتشده
صفحات ثبتشده مبدل حرارتی صفحهای واشردار طاها قالب: طراحی بهبود یافته، عملکرد بهینهشده.

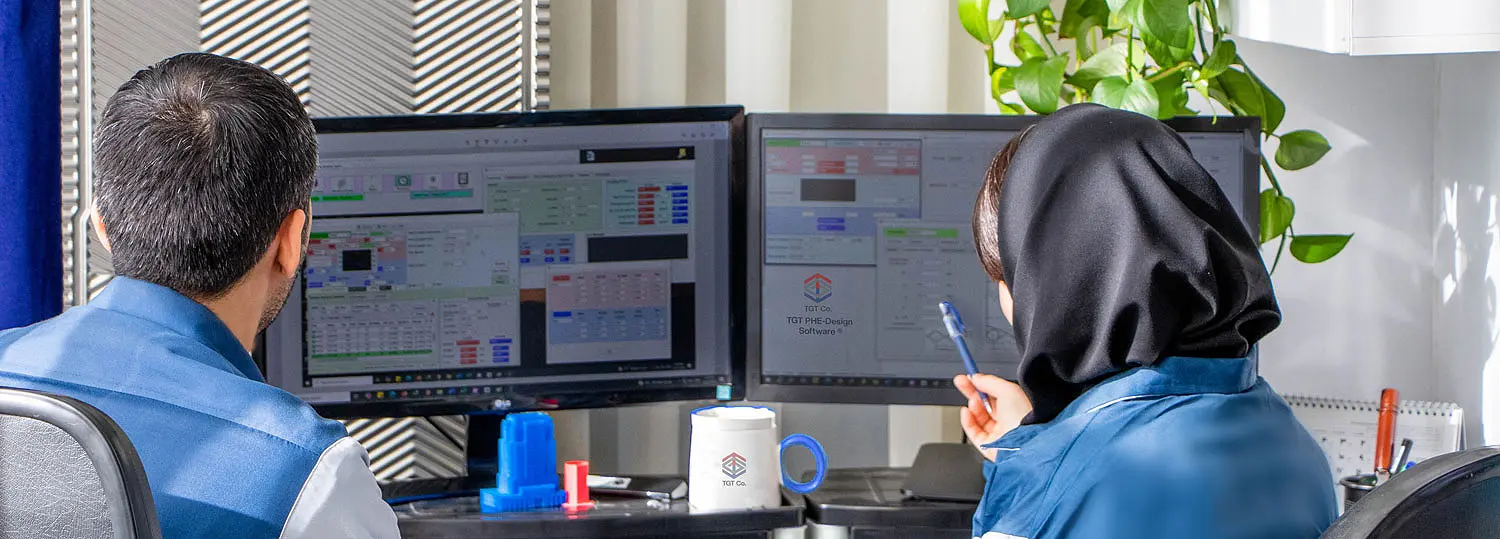

نرمافزار طراحی بهینه مبدل حرارتی صفحهای
یکی از مهمترین حوزههای فنی در تولید مبدلهای حرارتی صفحهای (PHE) توانایی شبیهسازی فرآیندها و طراحی دقیق و کارآمد این مبدلها است. در حال حاضر، این توانمندی محدود به چند کشور معدود است. لازم است توجه شود که انتخاب نادرست مبدل حرارتی صفحهای و طراحی ناصحیح یا ناکارآمد، به دلیل استفاده از نرمافزار نامناسب یا محاسبات نادرست، میتواند به افزایش هزینهها، اختلال در تولید و حتی خسارات جانبی منجر شود – بهخصوص اگر سیال خطرناکی در مبدل جریان داشته باشد. شرکت طاها قالب با تکیه بر دانش بومی توسعه یافته در داخل شرکت، موفق به طراحی نرمافزار تخصصی برای طراحی انواع مختلف مبدلهای حرارتی صفحهای برای اولین بار در خاورمیانه شده است و این شرکت را در کنار پیشگامان جهانی این حوزه قرار داده است.
دستآوردهای تحقیق و توسعه
تولید و کیفیت

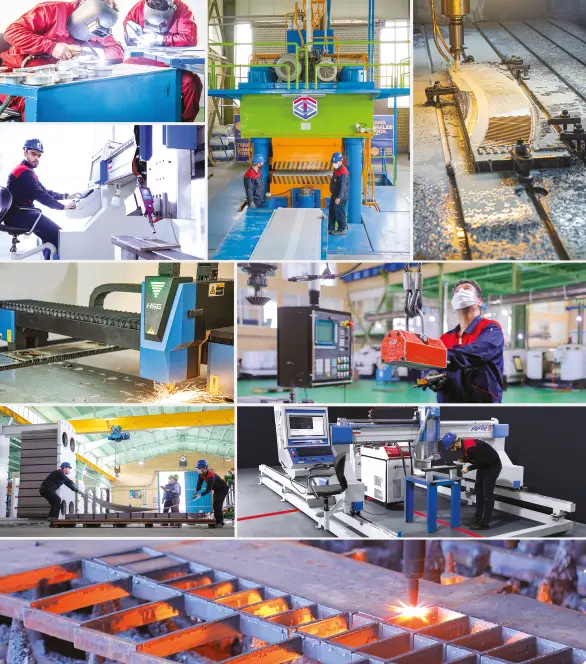

چرخه کامل تولید مبدل حرارتی صفحهای واشردار
شرکت TGT کنترل کامل بر کل چرخه تولید مبدلهای حرارتی صفحهای واشردار (GPHE) را حفظ میکند. از طراحی اولیه تا مونتاژ نهایی، تمامی قطعات به صورت داخلی مهندسی میشوند که این امر عملکرد بهینه و سفارشیسازی دقیق را تضمین میکند. این رویکرد جامع امکان تطبیق دقیق مبدلهای حرارتی با نیازهای خاص فرایندها را فراهم میآورد.

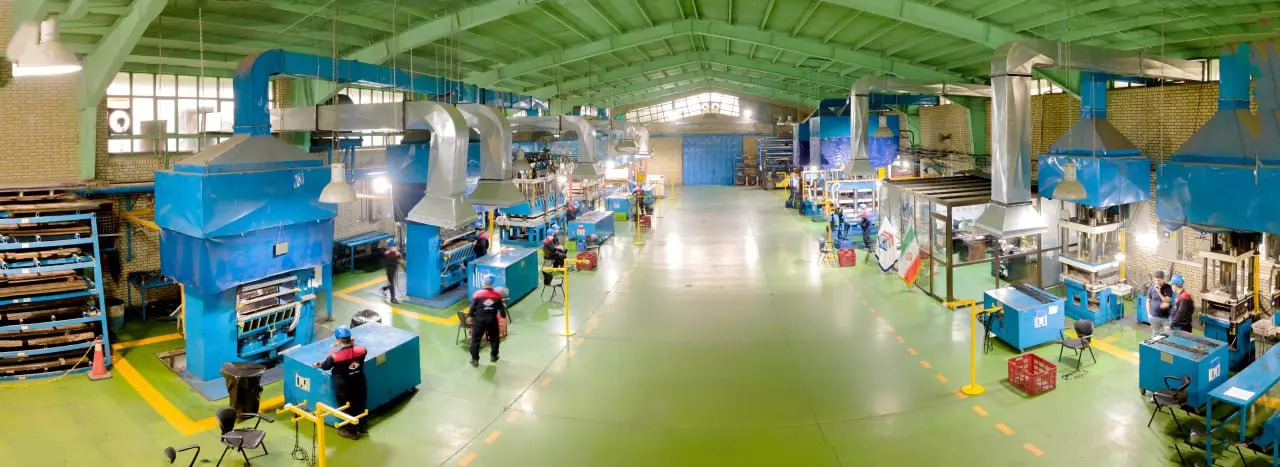

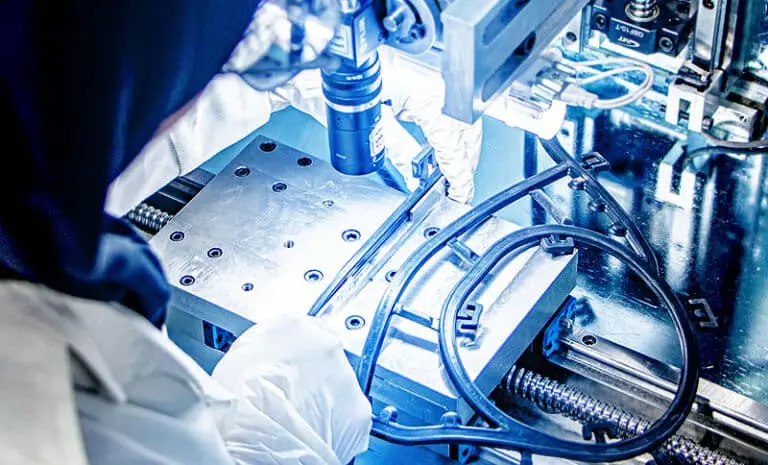

تولید واشر بهصورت داخلی
شرکت طاها قالب بهعنوان تنها شرکت در خاورمیانه شناخته میشود که کلیه مراحل و چرخه تولید مبدلهای حرارتی صفحهای را از ابتدا تا انتها در یک مجموعه واحد انجام میدهد. این رویکرد جامع تمامی مراحل فرآیند تولید را شامل میشود، از جمله: تأمین مواد اولیه، طراحی مهندسی مبدل حرارتی، طراحی قالب صفحات و واشرها، ساخت قالبها، شکلدهی صفحات، تولید واشر، تولید قاب، جوشکاری لیزری، کنترل کیفیت خودکار، مونتاژ و آزمایش عملکرد. تولید درونسازمانی مبدلهای حرارتی صفحهای در طاها قالب، همراه با جلب اعتماد مشتریان و حفظ مالکیت فکری آنان، امکان ارائه محصولاتی را فراهم میکند که دقیقاً و حتی بهصورت خاص، متناسب با نیازهای هر مشتری طراحی شدهاند. علاوه بر این، این رویکرد به طاها قالب اجازه میدهد مسئولیت کامل کیفیت و عملکرد محصولات خود را بر عهده گیرد و رضایت بیچونوچرای مشتریان را تضمین نماید.
کنترل دقیق کیفیت
فرآیند تولید در طاها قالب، از تأمین مواد اولیه تا مونتاژ نهایی، تحت کنترل دقیق تیم تضمین کیفیت اختصاصی قرار دارد. هر مرحله، از جمله شکلدهی صفحات، ماشینکاری، رنگآمیزی و مونتاژ، بهدقت نظارت میشود تا رعایت بالاترین استانداردهای کیفیت تضمین شود.
تکنیکهای پیشرفته بازرسی، مانند بررسی در اتاق تاریک برای ابعاد و شکل صفحات و آزمونهای پیشرفته برای سختی واشر و آببندی، بهکار گرفته میشوند تا با معیارهای کیفیت جهانی مطابقت کامل داشته باشند.

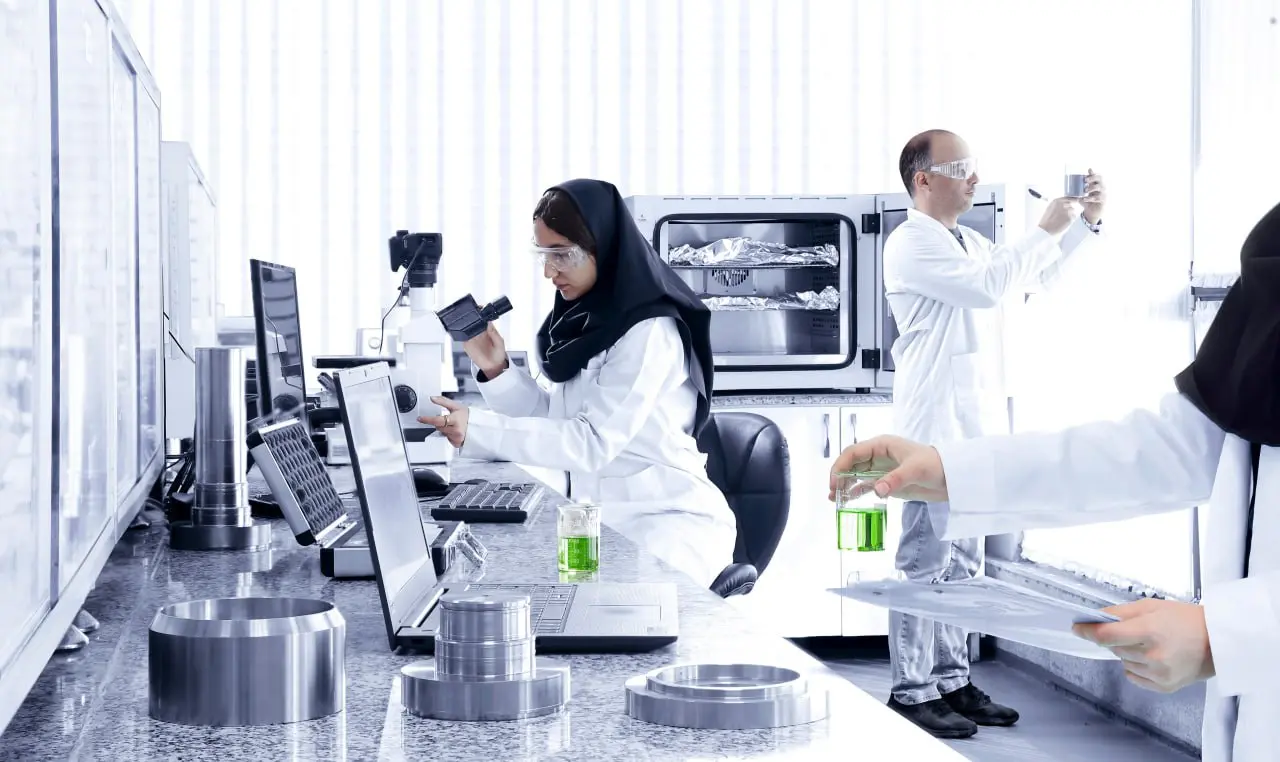

آزمایشگاههای دارای گواهی ISO 17025

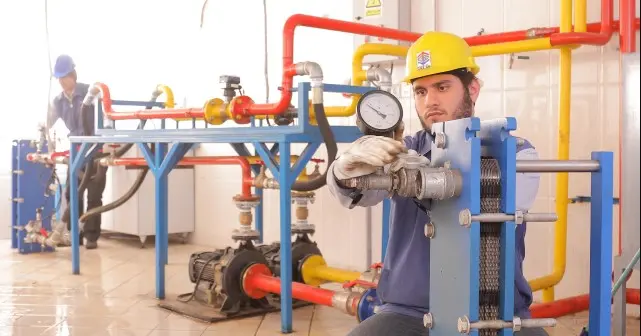

در فرآیند طراحی و ساخت مبدل حرارتی صفحهای، پس از تحلیل عددی و طراحی محصول جدید (شامل طراحی جدید صفحات و گسکت)، یک نمونه اولیه از مبدل طراحی شده ساخته میشود .عملکرد نمونه آزمایشی تحت شرایط واقعی بهرهبرداری مورد آزمون قرار میگیرد. طاهاقالب یک آزمایشگاه منحصربهفرد تحقیقاتی صنعتی برای آزمون عملکرد و بهرهوری انرژی مبدلهای حرارتی تأسیس کرده است. آزمایشگاه مبدل حرارتی طاهاقالب تنها آزمایشگاه عملکرد مبدل حرارتی در کشور است که موفق به دریافت گواهینامه ISO 17025 شده است.

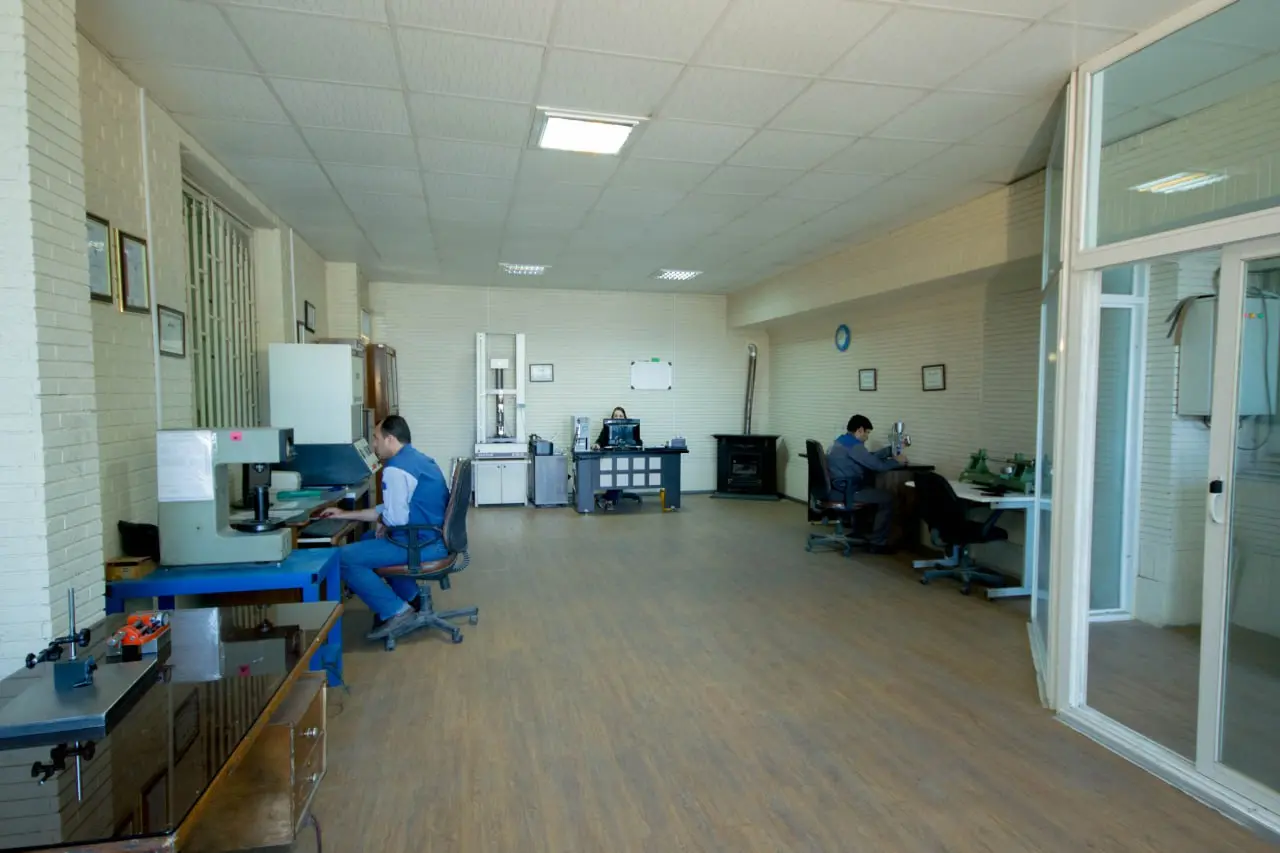

آزمایشگاه تخصصی پلیمر و لاستیکشرکت پژوهشی و صنعتی طاها قالب توس بهمنظور کنترل پارامترهای کیفی و همچنین توسعه تنوع محصولات پلیمری در صنایع نفت، گاز و پتروشیمی راهاندازی شده است. این آزمایشگاه با بهرهگیری از اعضای هیئتعلمی، مهندسان متخصص و دستگاههای پیشرفته آزمون بر پایه استانداردهای ملی و بینالمللی، از جمله کاربردیترین آزمونهای صنعت پلیمر و لاستیک، موفق به اخذ گواهینامه ISO 17025 شده است. این آزمایشگاه همچنین دارای تجهیزات ویژهای برای تعیین عمر گسکتهای مبدل حرارتی صفحهای (PHE) با هدف بهبود طول عمر آنها میباشد.
فرآیندهای مختلف تولید مانند ماشینکاری، جوشکاری و لایهنشانی (Cladding) نیازمند متالوگرافی و بررسی میکروسکوپی هستند تا خواص مطلوب آلیاژها و فلزات از جمله چقرمگی، سختی و استحکام کششی حاصل شود. برای اطمینان از کیفیت قطعات تولیدی، انجام آزمونهای غیرمخرب اجتنابناپذیر است. به همین منظور، آزمایشگاه متالوگرافی و آزمونهای غیرمخرب (NDT) تجهیز شده و توانایی ارائه خدمات متنوع متالوگرافی و آزمونهای غیرمخرب را دارد. این آزمایشگاه نیز به دلیل تخصص و تجهیزات ویژه خود، موفق به دریافت گواهینامه ISO 17025 شده است.

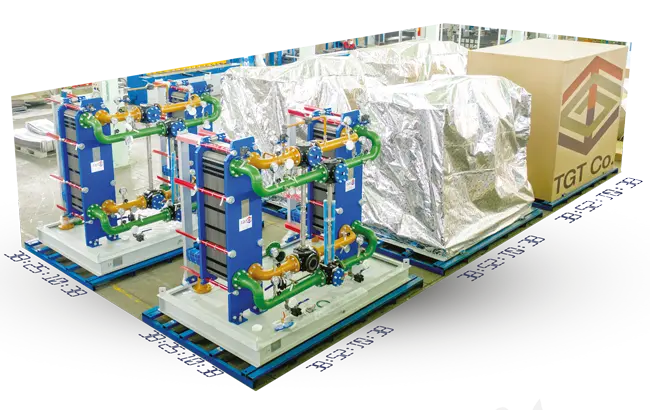

مدت زمان تحویل
تاسیسات صنعتی که با مشکلات بحرانی مبدل حرارتی و توقفهای ناگهانی مواجه میشوند، میتوانند متحمل زیانهای روزانه سنگینی شوند. این زیانها اغلب به میلیونها دلار میرسد. با توجه به حساسیت زمانی در عملکرد این واحدها، ما سریعترین شرکت در کمک به بازگشت تاسیسات به کارخود درخاورمیانه هستیم، چرا که چرخه تولید کامل را در اختیار داریم.
یکی از مهمترین مزایای تولید کاملاً داخلی محصولات طاها قالب، کنترل دقیق و سریع چرخه تولید است که مزیت اصلی آن تولید سریع و خودکار محصولات میباشد. این امر بدون داشتن سیستم مدیریت پروژه یکپارچه ممکن نیست.
خدمات (۲۴ ساعته و هفت روز هفته )
بزرگترین مرکز تخصصی تعمیر مبدلهای حرارتی در خاورمیانه

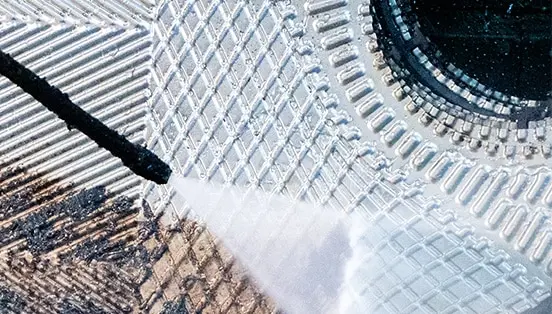

مرکز خدمات تعمیر و نگهداری طاها قالب بزرگترین مرکز تخصصی تعمیر مبدلهای حرارتی در کشور است. مهندسان خبره قادرند مبدلهای حرارتی صفحهای واشردار، نیمهجوش و جوشخورده را در سایتهای مرکز خدمات ما باز کرده، تعمیر کرده، بازسازی نمایند و تمیز کنند. کارشناسان فنی ابتدا تمامی قطعات مبدل حرارتی صفحهای را بررسی میکنند. پس از آن، قطعات آسیبدیده به سرعت با قطعات جدید جایگزین میشوند و مبدل حرارتی مونتاژ شده با استفاده از تجهیزات تست هیدرواستاتیک طبق استاندارد API 662 یا سایر استانداردها آزمایش میشود. پس از انجام تست، تکنسینهای خدمات ما مبدل حرارتی صفحهای را برای بستهبندی، بارگیری و ارسال به مقصد آماده میکنند.
